雙向可控硅有哪些優點？

2021-02-25

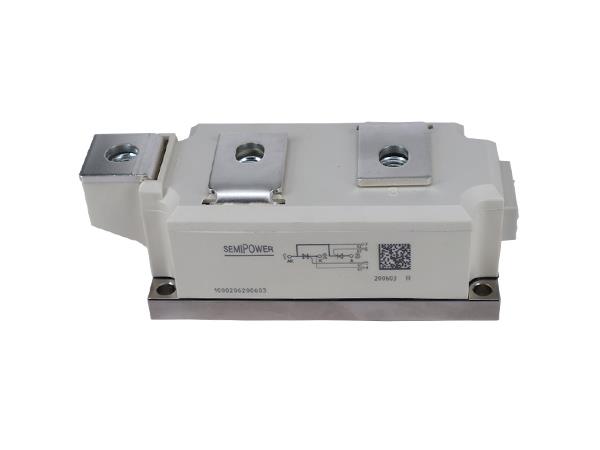

可控硅模塊分單向可控硅與雙向可控硅。單向可控硅通常用作彩電的過流、過壓保護線路。雙向可控硅通常用作交流調節線路，如調光臺燈及全自動洗衣機中的交流電源控制。

雙向可控硅是在普通可控硅模塊的根本上發展而成的，它不但能取代2只反極性并聯的可控硅模塊，并且僅需1個觸發線路，是當前較為理想的交流開關元器件，一直為家用電器行業中主要的功率控制元器件。

近些年，伴隨著半導體技術的發展，功率大的雙向可控硅不斷涌現，并廣泛使用在變流、變頻行業，可控硅模塊應用技術日漸完善。

本文主要探討廣泛使用于家用電器行業的雙向可控硅的設計及應用。

雙向可控硅的優勢

雙向可控硅可被認為是一對反并聯聯接的普通可控硅模塊的集成，基本工作原理與普通單向可控硅一樣。

圖1為雙向可控硅的基本結構以及其等效電路，它有兩個主電極T1和T2，一個門極G，門極使元器件在主電極的正反2個方向均可觸發導通，因此雙向可控硅在第1和第3象限有對稱的伏安特性。雙向可控硅門極加正、負觸發脈沖都能使管子觸發導通，所以有四種觸發形式。

圖1 雙向可控硅結構及等效電路
