igbt模塊驅動電路的使用注意事項

2021-05-07

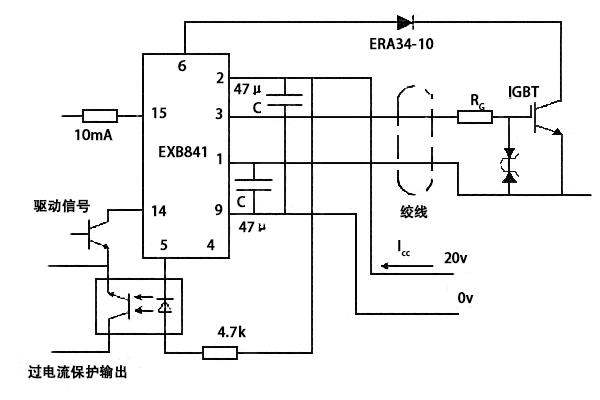

igbt模塊驅動線路的功能是將單片機輸出的脈沖實現功率放大，以推動igbt模塊，確保igbt模塊的平穩運行，驅動線路起著非常重要的功能，對igbt模塊驅動線路的基本規定以下：

（1）給予適度的正向和反向輸出電壓，使igbt模塊平穩的導通和斷開。

（2）給予足夠大的瞬態功率或瞬時電流，使igbt模塊能快速構建柵控電場而導通。

（3）盡量小的輸入輸出延遲時間，以提升工作效率。

（4）足夠高的輸入輸出電氣隔離性能，使信號線路與柵極推動電路絕緣。

（5）有著靈敏的過流保護功能。

IGBT負載短路故障下的幾種影響

（1）超出熱極限：半導體的本征溫度極限為250℃，當結溫超出本征溫度，元器件將喪失阻斷功能，IGBT負載短路故障時，因為短路電流時結溫升高，只要超出其熱極限時，門級保護也相對無效。

（2）電流擎住效應：正常的工作電流下，IGBT因為薄層電阻值Rs很小，沒有電流擎住現象，但在短路故障模式下，因為短路電流極大，當Rs上的壓降高過0.7V時，使J1正偏，形成電流擎住，門級便喪失工作電壓控制。

（3）斷開過電壓：為了能抑制短路電流，當故障發生時，控制線路即刻撤去正門級工作電壓，將IGBT斷開，短路電流相對降低。因為短路電流大，所以，斷開中電流下降率很高，在布線電感中將感生很高的工作電壓，尤其是在元器件內封裝引線電感上的這類感應電壓難以抑制，它將使元器件有過電流變為斷開過電壓而失效。

IGBT過流保護方式

（1）減壓法：指的是在故障發生時，降低門級工作電壓。因為短路電流比例于外加正門級工作電壓Ug1，所以在故障時，可將正門級工作電壓降低。

（2）切斷脈沖方式：因為在過流時，Uce工作電壓升高，我們借助檢測集電極工作電壓的方式來辨別是不是過流，倘若過流，就斷開觸發脈沖。另外盡可能選用軟斷開方式，緩解短路電流的下降率，防止形成過電壓導致對IGBT的毀壞。

以上就是傳承電子igbt模塊驅動電路的使用注意事項的介紹，傳承電子是一家以電力電子為專業領域的功率半導體模塊制造商，為眾多的企業公司提供功率半導體模塊的定制、生產和加工，同時還給眾多公司提供來料代工或貼牌加工業務。主要產品為各種封裝形式的絕緣式和非絕緣式功率半導體模塊、各種標準和非標準的功率半導體模塊等。
