按照脈沖滲碳電源需，文中設計了1種有著可靠性高、信號傳遞無延緩、驅動水平強等特性的igbt模塊強驅動線路，深入分析了原理，并對線路檢測中造成的電流尖峰建立了抑止。在這個基礎上獲得幾個關鍵影響驅動線路的原因。實際用作大功率igbt模塊橋線路驅動，運行穩定可靠。結果顯示，所設計的線路構造簡易，驅動水平強，可靠性高，且對用變壓器驅動大功率全橋線路有通用性。

在脈沖電源中，驅動線路的優劣直接影響到逆變器是否正常的運行。好的驅動線路第一步要確保開關管確保，第二還需使開關管有著較小的耗損。

這二者之間還是矛盾的。因?yàn)橛晒β书_(kāi)關元件引發的耗損主要是開關損耗(導通耗損和關斷耗損)。

開關損耗與驅動脈沖信號的上升沿陡度和下降沿陡度有挺大影響。下降沿和上升沿越陡，相對的開關損耗就越小，即電壓和電流重迭的時長越短。

但較陡的上升沿和下降沿又會造成過大沖擊電流和電壓尖峰，影響開關管的安全工作。所以要建立電源安全且高效率的運行，就需要抑止或吸收這類電流和電壓尖峰。

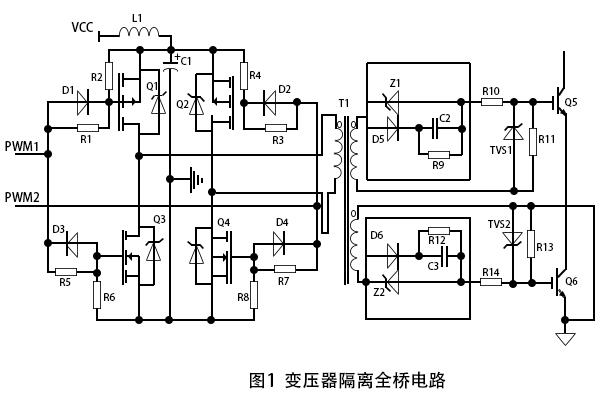

這兒得出了1種變壓器驅動的大功率IGBT模塊線路，它既有著很強的驅動水平，又能非常好地吸收電壓和電流尖峰。

干擾開關管安全的驅動脈沖過沖尖峰主要是由勵磁電感影響的，為此盡量降低勵磁電感是降低過沖尖峰的最簡單辦法，另外還與穩壓管的性能有較大關系。脈沖前沿上升率主要由加速電容影響，電容過小，會發生驅動脈沖前沿過緩，過大會有尖峰，因此要用適宜的加速電容。電的大小一般通過數次實驗來確定。這一電容大小的選擇既要考量使脈沖上升沿較陡，又不發生尖峰。

此驅動線路已在中頻脈沖滲碳電源中使用，搭配元器件過流過壓保護線路，能比較好地達到200A／1200VIGBT模塊的驅動需求。另外對驅動大功率的MOSFET等場驅動開關管都是不錯的參考作用。

以上就是傳承電子對igbt模塊驅動線路的電流尖峰抑止方案的介紹，傳承電子是一家以電力電子為專業領域的功率半導體模塊制造商，為眾多的企業公司提供功率半導體模塊的定制、生產和加工，同時還給眾多公司提供來料代工或貼牌加工業務。主要產品為各種封裝形式的絕緣式和非絕緣式功率半導體模塊、各種標準和非標準的功率半導體模塊等。
