晶體閘流管又稱可控硅，簡稱可控硅。是在晶體管基礎上發展出來的1種大功率半導體元器件。它的出現使半導體元器件由弱電行業拓展到強電行業。可控硅也像半導體二極管那般有著單向?qū)щ娦裕膶?dǎo)通時間是可以控制的，一般用作整流、逆變、調壓及開關等層面。

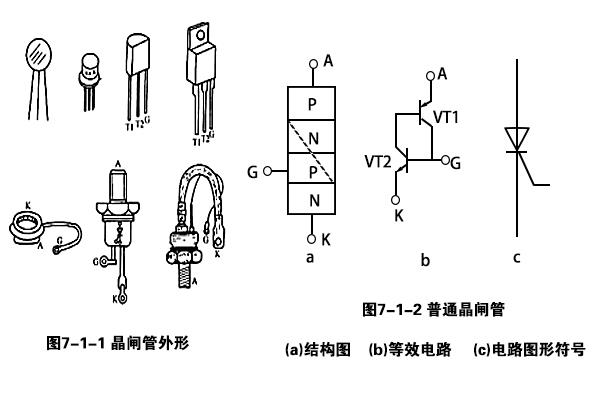

可控硅外型如下圖7-1-1所顯示，有小型塑封型（小功率）、平面型（中功率）和螺栓型（中、大功率）幾類。單向可控硅的內部構造如下圖7-1-2（a）所顯示，它是由PNPN四層半導體材料構成的三端半導體元器件，3個引出端分另為陽極A、陰極K和門極G。
單向可控硅的陽極與陰極中間有著單向?qū)щ姷男阅埽鋬?nèi)部能夠等效為由1只PNP三極管和1只NPN三極管構成的復合管，如下圖7-1-2（b）所顯示。

圖7-1-3是其線路圖形符號。可控硅在線路中的一般作用是完成可以控制整流。當在可控硅的陰極和陽極間加之正方向電壓而調節極不添加任何信號時，可控硅處在斷開狀態。

如果在調節極和陰極中間加之1個正方向的小電壓，則可控硅將導通，這時即便收回調節信號，可控硅仍能維持導通，除了斷開陽極電源電路或?qū)㈥枠O電流降低到小于可控硅的維持電流。

一般情形下，觸發可控硅需要的電流等同于流過可控硅電流的1/100~1/1000。這代表著，當將可控硅串連在弧焊變壓器的次級繞組及焊接電纜之后，它不僅能將交流變?yōu)橹绷鳎趯?yīng)的電子裝置的協助下還能調節焊接電流的多少。

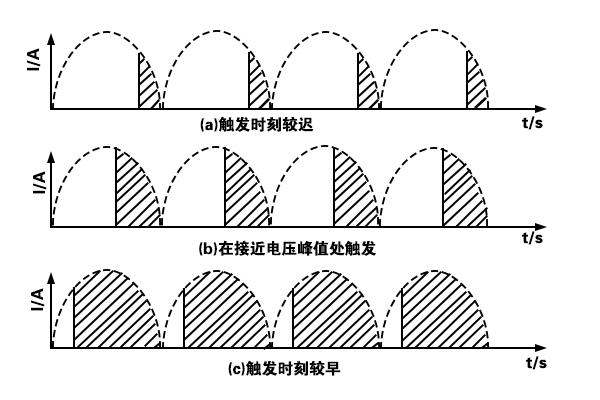

可控硅僅有2種運行狀態，即導通和截止，只有借助調節可控硅的導通點（觸發角）來調節電流的多少，圖2得出了電阻性負載的單相橋式可以控制整流線路中在各種時刻觸發可控硅的輸出波型。可控硅的導通時刻越早，向負載輸出的功率越大。
圖2電阻性負載的單相橋式可以控制整流線路中在各種時刻觸發可控硅的輸出波型

以上就是傳承電子對單向可控硅模塊的構造與符號的介紹，傳承電子是一家以電力電子為專業領域的功率半導體模塊制造商，為眾多的企業公司提供功率半導體模塊的定制、生產和加工，同時還給眾多公司提供來料代工或貼牌加工業務。主要產品為各種封裝形式的絕緣式和非絕緣式功率半導體模塊、各種標準和非標準的功率半導體模塊等。
