何為IGBT功率模塊？

2021-08-03

IGBT（InsulatedGateBipolarTransistor），絕緣柵雙極型晶體管，是由晶體三極管和MOS管構成的復合型半導體元器件。

IGBT當做新型電子半導體元器件，有著輸入阻抗高，電壓控制功耗低，控制回路簡易，耐高壓，承載電流大等特征，在各類電子線路中取得極普遍的使用。

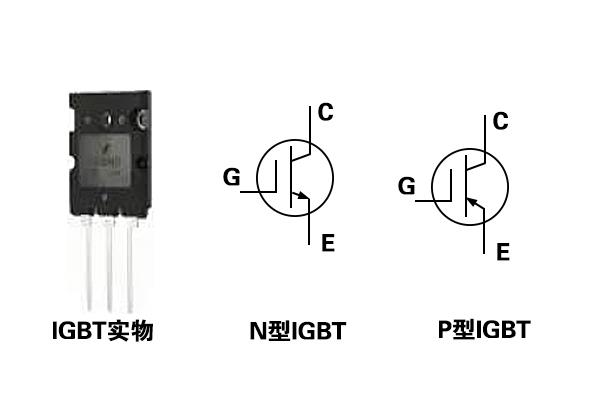

IGBT的電路符號迄今尚未統一，畫電路原理圖時通常是借用三極管、MOS管的符號，這時可以從電路原理圖上標記的型號來分辨是IGBT或是MOS管。

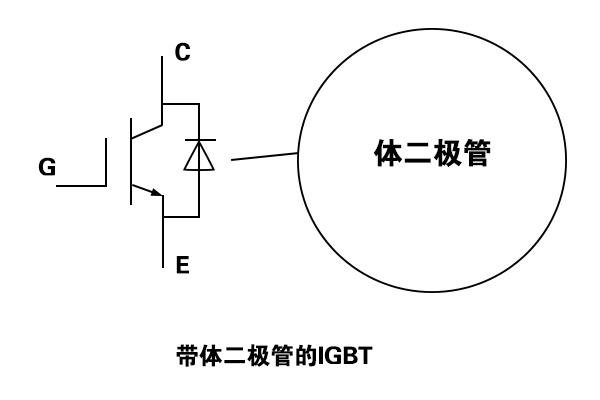

與此同時還需要留意IGBT有沒有體二極管，圖上沒有標明并不代表肯定沒有，除非是官方資料有特別說明，不然這一二極管都是存在的。
igbt功率模塊里面的體二極管并不是寄生的，反而是為了能保護igbt模塊脆弱的反方向耐壓而特意設定的，又稱作FWD（續流二極管）。

分辨igbt模塊里面是不是有體二極管也并不難，可以用萬用表測量 igbt模塊的C極和E極，倘若igbt模塊是好的，C、E兩極測得電阻值無窮大，則反映igbt模塊并沒有體二極管。

igbt模塊特別適合運用于如交流電機、變頻器、開關電源、照明線路、牽引傳動等行業。

以上就是傳承電子介紹IGBT功率模塊，傳承電子是一家以電力電子為專業領域的功率半導體模塊制造商，為眾多的企業公司提供功率半導體模塊的定制、生產和加工，同時還給眾多公司提供來料代工或貼牌加工業務。主要產品為各種封裝形式的絕緣式和非絕緣式功率半導體模塊、各種標準和非標準的功率半導體模塊等。
